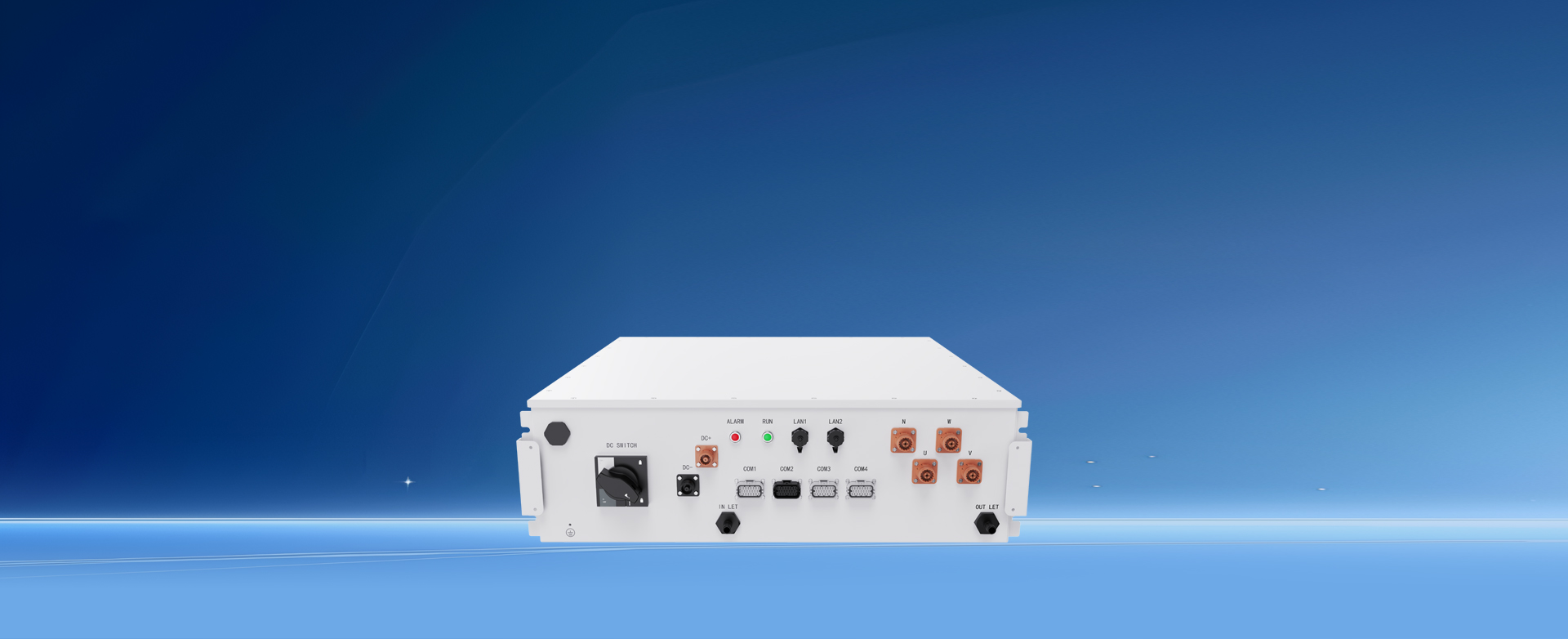

HS-PCS135KTL是针对工商储柜方案开发的嵌入式组串液冷PCS
本产品融合了电池管理系统BMS的二级主控和高压箱，可以同时进行电池簇管理和PCS能量调度，
包括：快速调度、黑启动、VSG控制、防孤岛等。

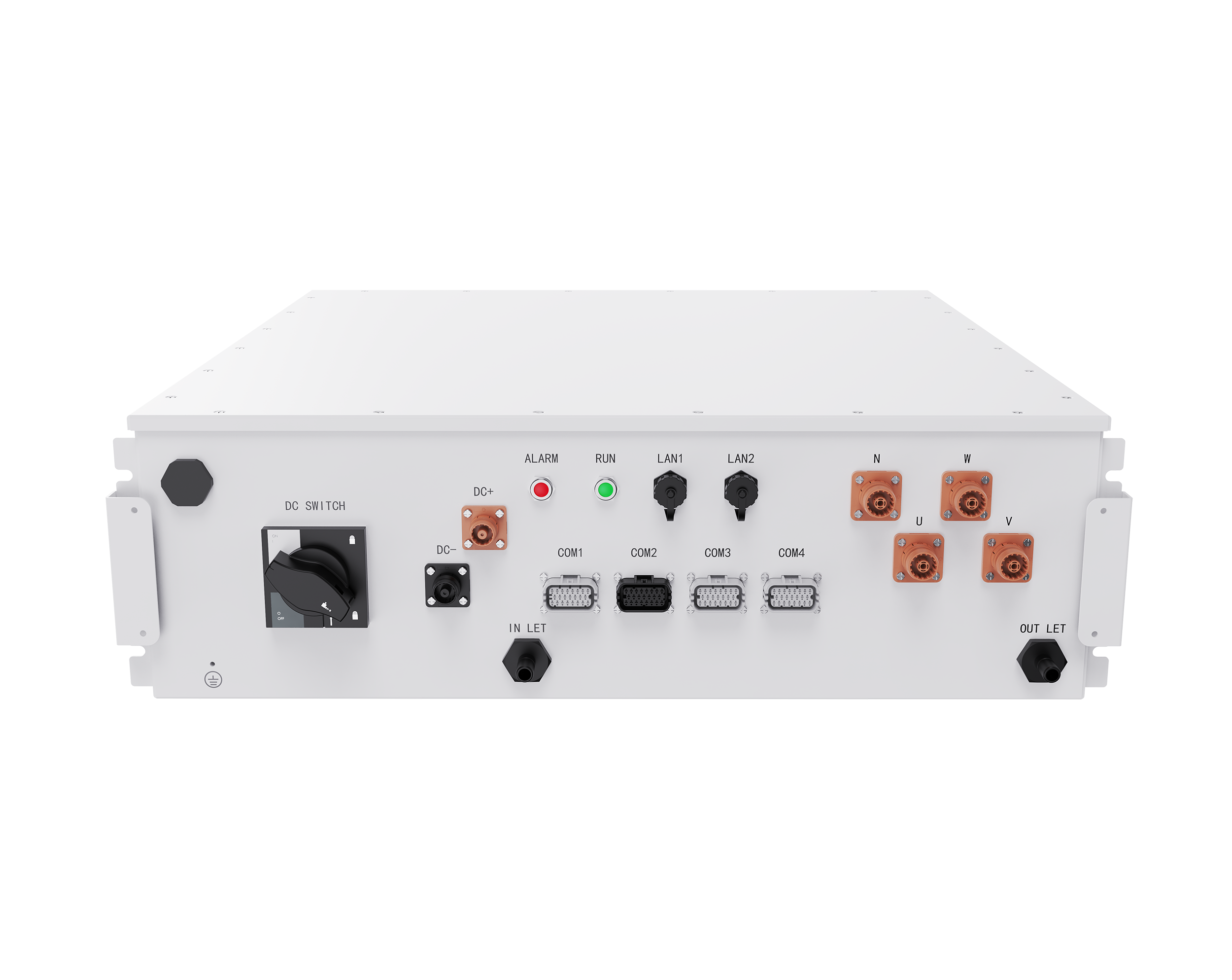

HS-PCS135KTL
集成度高融合高压盒和BCU功能
安全可靠IP66防护等级
效率高三电平拓扑，转换效率最高可达99%
响应快支持ICE61850协议，具备MS级响应能力
散热快智能液冷调温，45℃不降额
易于安装模块化设计，便于维护、管理
产品应用
技术规格
| 参数 | HS-PCS135KTL | |
| 效率 | 最大效率 | 99% |
| 直流侧 | 最大直流电压 | 1000V |
| 直流电压范围 | 600 - 1000V (650 - 1000V满载) | |
| 最大直流电流 | 230A | |
| 交流侧 (并网) | 额定交流输出 | 135kW |
| 最大交流输出功率 | 148.5kW | |
| 额定电网电压 | 380V | |
| 电网电压范围 | 323 - 456V | |
| 最大连续交流电流 | 215A | |
| 功率因数 | -1~+1 | |
| 电网频率 | 50Hz/48~52Hz，60Hz/58~62Hz | |
| 电网类型 | 三相四线/三相三线 | |
| 电流谐波失真 | THD<3% | |
| 交流侧 (离网) | 额定输出相电压 | 220V |
| 额定输出频率 | 50/60Hz | |
| 额定输出功率 | 135kW（@50℃） | |
| 输出过载能力 | 1.1 倍长期 (@45℃)，1.2 倍不小于 1min | |
| 保护功能 | 防孤岛保护 | 支持 |
| 交流过流保护 | 支持 | |
| 直流反接保护 | 支持 | |
| 绝缘阻抗检测 | 支持 | |
| 漏电流检测 | 支持 | |
| 过载检测 | 支持 | |
| 直流浪涌保护 | II 型 | |
| 交流浪涌保护 | II 型 | |
| 运行环境 | 工作温度 | -30~60℃ |
| 湿度 | 0 - 100%(无凝露) | |
| 冷却方式 | 液冷 | |
| 海拔高度 | 4000m（＞2000m降额） | |
| 防护等级 | IP66 | |
| 尺寸 (WHD) | 760*235*808mm | |
| 显示及通讯 | 显示 | LED 指示灯，上位机 |
| 以太网 | 2 路 | |
| CAN | 4 路 | |
| RS485 | 2 路 | |
| 菊花链 | 2 路 | |
